écrit le 2010-03-23 14:22:51 (modifié le 2011-09-20 14:32:46)iPhiGéNie
À partir de la version 3.0, le cache ne périme plus au bout d'un mois mais seulement avec la licence. Les commentaires suivants cet article sont obsolètes quand ils mentionnent un effacement au bout d'un mois.

Les fonctions avancées de cache sont accessibles avec le module Vmax.
Généralités

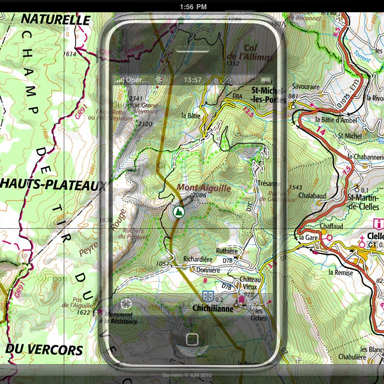

Avant de voir les procédures, voici une image qui permettra de mieux comprendre la suite :

La granularité fixée par les tuiles et les dimensions de l'écran déterminent le nombre de tuiles qu'il faut afficher pour ne jamais avoir de manque. L'image ci-dessus par superposition d'un écran d'iPhone sur son carreau de 9 tuiles, montre que la partie visible de la carte représente environ la moitié de ce qui est actuellement chargé en mémoire. Le ratio de dimension différent de l'iPad et ses plus grandes dimensions relativement aux tuiles induit un meilleur rapport visible/caché. Son carreau contient 25 tuiles.

Lors de la mise en cache, c'est le grand carreau impliqué qui est considéré. Il est important de le comprendre pour ne pas cadrer trop large, car la progression géométrique (facteur 4 à chaque échelle) entraîne très vite des quantités astronomiques de tuiles. Il est totalement impossible de stocker toutes les cartes à toutes les échelles sur votre appareil. Outre le peu d'utilité, il faut les gros serveurs de l'iGN pour tout stocker.
Configuration
Cadrer la zone qui vous intéresse. Compte tenu de ce qui précède, il est parfois plus efficace de procéder en plusieurs opérations cadrées moins larges.

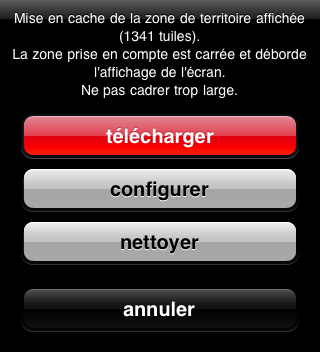

Une tape sur le bouton cache affiche le dialogue suivant :

Il est conseillé de passer d'abord par « configurer », pour décider quoi charger.

Note : Le temps de latence après une tape sur « configurer » ou « nettoyer » est normal. Le calcul du nombre de tuiles ou du volume de cache prends quelques dixièmes de seconde.

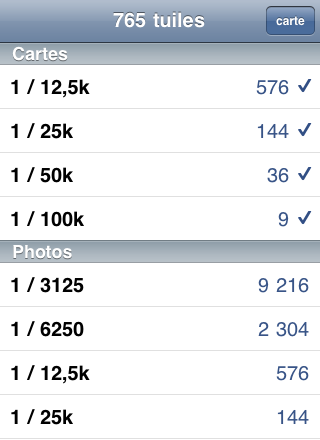

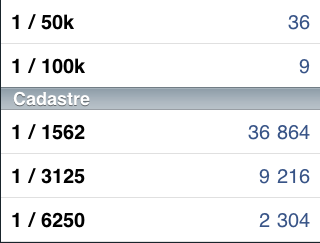

Ces copies d'écran montrent le nombre de tuiles pour un cadrage initial au 1/100k. Le nombre de tuiles cartes est très raisonnable (765), si on ajoute les photos, avec les forts zooms en mode fondu on atteint 13 050. Mémoriser le cadastre sur une telle zone impliquerait 49 914 tuiles ! Le maximum autorisé par iPhiGéNie est de 11 000 tuiles par opération (±200 Mo).

Par expérience, les photos ne sont vraiment utiles qu'aux échelles très détaillées où elles sont un complément de précision aux cartes. Il y a peu d'intérêt à les précharger sur une large zone.

En sélectionnant seulement certaines échelles il est très possible de mémoriser toute une région.
Téléchargement
Les tuiles qui sont déjà dans le cache ne sont par rechargées si leur validité est de plus de 15 jours. Vous pouvez forcer le rafraîchissement en effaçant au préalable les échelles impliquées.

Attention à votre forfait téléphone ! Même en illimité, les opérateurs pénalisent les gros consommateurs. Le chargement du cache est plus judicieux en Wifi. Avant une ballade improvisée, cela reste possible en téléphonie en choisissant bien la zone et les échelles.

Pendant l'opération, le curseur de progression et les compteurs, à droite, indiquent l'avancement. Le temps estimé peut être instable selon la connexion et le taux de tuiles manquantes/présentes en cache.

Il peut arriver que l'opération se termine sur erreur réseau, sans avoir chargé toutes les tuiles. À partir de la version 2.1, un message d'alerte vous en prévient. En cas de doute, il est plus sûr de doubler l'opération puisque les tuiles ne sont pas rechargées si elles sont présentes dans le cache.

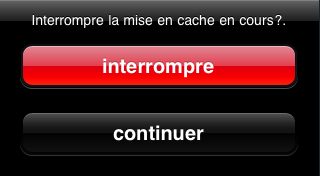

Dialogue de confirmation sur interruption d'une opération de téléchargement.

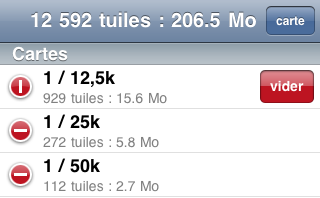

Nettoyer le cache

La possibilité de téléchargement entraîne une beaucoup plus grosse utilisation de stockage « disque ». Il est donc parfois nécessaire de contrôler et de purger celui-ci. C'est aussi très utile lorsqu'un fond de carte est mis à jour par l'iGN. On peut alors, par la désynchronisation due au cache avoir des tuiles qui ne sont plus cohérentes (un exemple récent, lors de l'actualisaton des 1/100k).

D'où l'utilité de vider le cache par couches/échelles.

[v2.3] Repères automatiques de cache : retrouver une zone mise en cache.

Il peut arriver que l'on ait mis une zone en cache puis, une fois sur le terrain, qu'on arrive plus à la localiser, perdu dans une échelle non mémorisée.

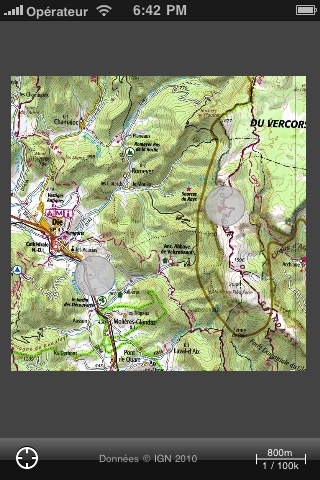

À partir de la version 2.3, chaque opération de mise en cache menée à terme, crée un repère automatique centrée sur la zone concernée. Ces repère sont bleus et sont rangés par défaut dans le groupe prédéfini [cache].

Ces repères ont un comportement spécifique : lorsque l'un d'entre eux est affiché, il centre la carte sur sa position, comme les autre repères, mais de plus affiche la carte à l'échelle active lors de sa création. On est ainsi certain de visualiser la zone en cache.

Remarque importante : Une erreur courante est d'oublier quelle échelles on a mémorisées, par ex. 1/100k et 1/25k. Sur le terrain on est alors mécontent de ne pas avoir accès au 1/50k hors couverture réseau. Pour votre information, vous pouvez ajouter en commentaire de chaque repère cache quelles échelles sont disponibles.

[v3.0] Les tuiles du cache ne sont plus effacées au bout d'un mois.

L'ensemble du cache est vidé à la péremption de la licence. Quand le renouvellement automatique de l'abonnement est actif, le cache n'est pas purgé.
écrit le 2010-05-01 21:04:04atego
Message pour l'auteur de l'appli :

C'est app est géniale, mais 200 Mo de cache c'est inutile, soit tu laisses a l'utilisateur le soin de choisir combien de Mo il souhaite mettre à dispo de l'app, soit tu ne laisses pas de possibilité de télécharger en "préventif". Dans 200 Mo sauf pour un pieton, tu ne mets quasi rien.

J'espère que tu tiendras compte de cette remarque ( je fais du quad, et souvent sur une zone étendue ou il me faudrait un cache de 150 000 tuiles ).

A bientôt sur le fofo.

Nico
écrit le 2010-05-01 21:14:08 (modifié le 2010-09-22 15:16:29)iPhiGéNie
Je pense qu'il y a confusion. La limite des 11 000 tuiles / 200 Mo est par opération de mémorisation. Ce n'est pas une limite absolue. Vous pouvez parfaitement charger autant de tuiles que vous voulez. Il n'y a aucune limite à part la mémoire disponible dans l'iPhone.

Deux conseils :
- Selon l'activité pratiquée, il n'est pas toujours nécessaire de charger toutes les échelles pour une zone. En dé-sélectionnant les 1/12500 par exemple on économise beaucoup de tuiles, et on accélère la mise en cache.
- Si 11 000 tuiles ne couvrent pas la zone nécessaire, il suffit de répéter l'opération de mémorisation, après avoir recadré la carte, autant de fois que vous voulez.
écrit le 2010-06-10 00:30:15anonyme-1272544008
Merci , en rando , les "anciens" ont ete etonnés de la precision etde la qualité , une petite question au sujet du nettoyage des tuiles , en fait on ne peut pas faire de choix sur tel type de tuile ? on efface des quantites de tuiles selon la taille de l echelle , ? ? en fait on ne sait pas ce que l on efface , ...alors qu il serait preferable d effacer des tuiles "dites " dessais" et de garder celles que l on uitilise assez souvent .. merci d etre assez clair car .... je debute avec vous Michel
écrit le 2010-06-10 00:47:45 (modifié le 2010-06-10 00:51:26)iPhiGéNie
La notion de tuile « d'essai » est une vision personelle des chose qui n'est pas présente dans l'application. La fréquence d'affichage d'une tuile n'est pas mémorisée. Elle ne serait pas vraiment utile car, de toute façon, une tuile est toujours effacée au bout d'un mois (par obligation contractuelle avec l'iGN) et éventuellement rechargée si besoin.

L'avantage d'utiliser la gestion de cache est de ne pas se faire surprendre par cet effacement : si une tuile a moins de 15 jours de validité, elle est rechargée et redevient valide pour un mois.

L'effacement a deux but principaux :
- Faire de la place sur votre iPhone si besoin. Mais surtout de vérifier l'utilisation d'espace.
- Vider une échelle donnée, quand l'iGN met à jour une couche et que cela provoque des disparité d'affichage, comme expliqué plus haut.
écrit le 2010-08-10 08:11:41anonyme-1281420471
J'ai iPhiGéNie sur Ipad (avec Vmax). Une question toute simple:comment accéder aux cartes que l'on a préalablement téléchargées ? J'ai essayé tous les boutons de la barre d'outils, sans jamais y arriver.
écrit le 2010-08-10 12:40:13iPhiGéNie
@ 41anonyme-1281420471
Bonjour,
Plusieurs utilisateurs ont déjà posé cette question (hors forum). La réponse est que vous y accéder sans le savoir. Plus exactement :
- Quand vous affichez une carte, elle est composée de tuiles (carré de 256 pixels de coté). Si cette tuile est présente en cache, elle est affichée. Si elle ne l'est pas elle est chargée via internet, mémorisée en cache et y restera un mois.
- La seule manière de savoir si une tuile provient du cache ou non est d'observer la couleur du carré au moment de l'affichage. Si il est vert (très brièvement) la tuile est en cache. Si il est gris, la tuile est absente. Quand le carré devient rouge, la tuile est en cours de chargement.
Pour accéder aux cartes en cache il suffit de les afficher (zoom et déplacement).

Il n'y a pas de fonction permettant de visualiser globalement ce que contient le cache. Vmax permet de s'assurer que toutes les tuiles souhaitées pour une zone sont chargées. Il permet aussi, via la fonction « nettoyer » de vérifier le nombre de tuiles et l'espace « disque » utilisé.
écrit le 2010-08-10 17:45:59 (modifié le 2010-08-10 18:07:08)Staphylodoc
Cette application étonnante m'a rendu d'inestimables services en randonnée cet été.
Son prix est très raisonnable en regard des services rendus.
La fonction trace est épatante !

Néanmoins, je trouve que le système de téléchargement des tuiles gagnerait à être simplifié ; il m'est arrivé, en montagne, sans accès au réseau téléphonique, de m'apercevoir que les cartes dont je croyais disposer n'étaient pas dans le cache. Ce que j'avais téléchargé ne correspondait pas à ce dont j'avais besoin. :-(

Il faut améliorer l'ergonomie de ce module de téléchargement, et je proposerais volontiers :
- de pouvoir délimiter, manuellement, sur la carte et aux doigts, la zone à télécharger et la ou les échelles désirées
- de pouvoir télécharger une ou deux cartes IGN telles que celles disponibles à la vente en papier, par exemple la carte IGN 2147ET au 1/25000

Il serait également utile de pouvoir consulter, à l'écran, la zone effectivement téléchargée avant de partir randonner

Merci au développeur de cette application qui semble très réactif aux suggestions de ses utilisateurs !
Cordialement

Michel Arnould (77560)
écrit le 2010-08-11 01:07:39 (modifié le 2010-08-11 01:17:16)iPhiGéNie
@ Staphylodoc

Concernant le cache :
- Avant la version 2.1, une combinaison de petits bugs pouvait conduire à des défauts de tuiles non signalés.
- Délimitation de la zone à charger. C'est déjà le cas en choisissant une échelle me semble t'il. À ce propos, un truc : il est possible, en pinçant avec deux doigts de visualiser tout le carré qui sera chargé, comme sur l'image ci dessous. Le pincement fera un zoom arrière facilement annulé par une tape sur le bouton d'échelle.
- Pour les échelles, le mode configuration du cache fait exactement ça. Il n'est guère possible de visualiser plusieurs échelles simultanément.
- Télécharger l'emprise d'une carte papier ne me parait pas très utile si on n'a pas, justement, un exemplaire sous la main pour vérifier si elle est couvre ce qu'on veut. Pas très évident à coder non plus.
- Pour la consultation, il est toujours possible de basculer l'iPhone en mode avion pour tester ce qui est effectivement dans le cache.
écrit le 2010-08-20 09:20:14Alamoto
Quelle est l'objectif de la fonctionnalité de sécurité de l'IGN, imposant 1 mois maxi pour les cartes, alors qu'il est protégé par un abonnement de 1 an ?
J'ai des cartes marines Navionics pour i Navx avec une abonnement de 2 ans et je n'ai jamais besoin de les recharger (je reçois de MaJ).
Spécificité à la française ?? ?
écrit le 2010-08-20 13:19:00iPhiGéNie
L'abonnement d'un an bloque le chargement des cartes, mais si le cache n'est pas limité on pourrait les utiliser au delà. La solution serait alors de vider le cache à la péremption de licence.

En réalité, le cache est une concession faites aux appareils mobiles, le principe restant que vous êtes abonné à un service en ligne, mais ne possédez pas les cartes. Je ne connais pas vraiment les arcanes de l'aspect juridique impliqué. Car, à mon avis, c'est plus un problème juridique que de sécurité.
écrit le 2010-08-24 10:45:37Gilub
J'ai calculé la taille mémoire des cartes par km² pour les carte au 1/25k mises en cache.
J'obtiens 24 kO/km² pour ma région (c'est une moyenne sur 20 MO de cache).
Pour une limite de 200 MO de cache, on obtient donc une surface de 90 km x 90 km.
Nous supposons dans ce calcul que nous téléchargeons dans le cache que les carte au 1/25k.

Commentaire : en gérant bien son cache, il n'est pas utile d'avoir un accès réseau pour une randonnée de plusieurs jours.
écrit le 2010-08-25 00:25:34iPhiGéNie
Merci pour ces information de densité.

Mais il y a une confusion tenace sur la capacité du cache. Elle n'est pas limitée, encore moins à 200Mo. Cette limitation est par opération de chargement. Pour éviter un chargement abusif. Mais il est possible d'enchaîner plusieurs chargements.

La seule limite absolue est celle de la mémoire disponible sur votre appareil (surement plus qu'il n'en faut).
écrit le 2010-08-30 08:40:37anonyme-1281420471
Bonjour,

Une nouvelle question : une fois que l'on a téléchargé des cartes et que l'on se retrouve ensuite dans la nature sans connexion wifi, comment les retrouver ? Apparemment elles ne sont nulle part listées avec un numéro ou un nom (ou alors je n'ai pas fait ce qu'il fallait!). Merci de me donner la marche à suivre.
écrit le 2010-08-30 13:31:35iPhiGéNie
Les cartes ne sont pas listées. Il n'y a d'ailleurs pas de notion de carte au sens classique (telle ou telle région) mais des tuiles (carré) référencées par leur coordonnées.

Pour « retrouver » une zone chargée, il suffit de l'afficher. Le plus simple est de dézoomer pour voir une carte large (qui doit être dans le cache), puis de re-zoomer sur la zone qui vous intéresse. Toute tuile affichée en présence d'une connexion réseau étant mémorisée, vous avez en mémoire toutes les cartes que vous avez utilisées pour cadrer votre chargement.

Souvent, il n'y a rien a faire, la carte se positionne avec le GPS et comme vous avez préparé votre ballade, la carte est là. Tout simplement.
écrit le 2010-12-04 10:11:04anonyme-1291452755
Bonjour, je decouvre iPhiGéNie, avec Vmax. Voulant utiliser le GPS en montagne, loin de tout relais de téléphone ou Wifi je voudrais etre sûr de l'enregistrement des cartes,
Or je comprends mal les explications a propos du cache.
Dans cette partie du mode d'emploi (avec Vmax), il est demandé de faire un telechargement de la zone voulue, alors que dans la page "fonctionnement du cache" il est dit <<qu'il suffit de consulter une carte pour qu'elle reste dispo pendant 1 mois>>, donc l'enregistrement serait automatique, et c'est ce qui me semble etre le cas.
Merci pour des eclaicissements.
écrit le 2010-12-04 20:12:11 (modifié le 2010-12-04 20:13:24)iPhiGéNie
Voici la précision qui vous manque, la différence entre le cache automatique et l'opération de mise en cache d'une zone (Vmax seulement) :
- le cache automatique garde toute tuile (élément de carte) affichée. Donc toutes les tuiles affichées mais seulement les tuiles affichées, sans se préoccuper des autres échelles.
- l'opération de mise en cache, au contraire, stocke toutes les échelles sélectionnées dans la configuration pour la zone affichée. La différence est majeure. Une zone affichée au 1/100k comporte 9 tuiles, mais si on veut disposer de toutes les tuiles d'échelles inférieures, jusqu'au 1/12,5k pour cette zone, cela représente 9 981 tuiles. Le double si on veut inclure les photos.
Cela permet donc d'automatiser la mise en cache pour une zone donnée, et de ne pas se trouver sur le terrain avec une tuile manquante parce qu'on aura oublié de la visualiser au préalable.
écrit le 2010-12-26 16:16:09chess
Bonjour

Nouvel utilisateur de cette application, je ne comprends pas la signification du tableau de tuiles, en particulier quelles sont les unités correspondantes à ces colonnes de chiffres ?

"Ces copies d'écran montrent les chiffres de tuiles pour un cadrage initial au 1/100k"

Est-ce une unité de mesure en octets ?

Merci de votre aide.
écrit le 2010-12-27 00:07:49iPhiGéNie
@chess
je viens de modifier l'article : « Ces copies d'écran montrent le nombre de tuiles pour un cadrage initial au 1/100k. » Tant pis pour la répétition du mot nombre dans la phrase suivante.

L'unité de ces valeurs est la tuile. Chaque ligne indique le nombre de tuiles concernées pour l'échelle de cette ligne. Sur l'exemple utilisé, la mise en cache étant faite à partir d'un cadrage au 1/100 000, il y a 9 tuiles pour cette échelles, 36 pour l'échelle inférieure (1/50 000), etc… Selon une progression géométrique de facteur 4.

Le but est d'avertir l'utilisateur de la charge impliquée par chaque niveau d'échelle quand on veut tout charger pour une zone.
écrit le 2011-02-27 19:46:53yakk
Bonjour,
Si on veut charger une zone qui dépasse 11000 tuiles, j'ai compris qu'on pouvait faire 2 opérations de téléchargement.

Ma question est la suivante : Est ce que Vmax va gérer les doublon ?

Autrement dit, puisque je ne veux surtout pas avoir de tuile manquante, je vais faire du recouvrement, et certaines tuiles vont être chargées deux fois ?
